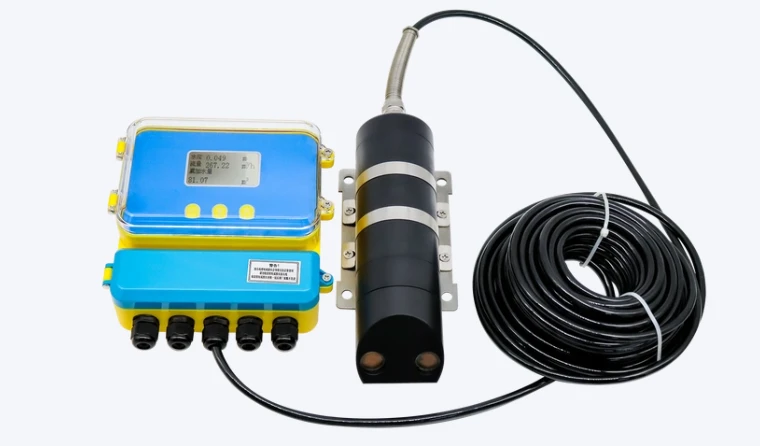

Dopplerdebitmetre cu ultrasunetese bazează pe efectul Doppler acustic. Ei calculează viteza curgerii măsurând deplasarea de frecvență a ecoului reflectat după ce undele ultrasonice întâlnesc particule sau bule suspendate în fluid.
Sistemul de monitorizare a fluxului Doppler constă din sisteme de achiziție de date, comunicare și alimentare cu energie. Adoptă tehnologia de detectare cu ultrasunete, care are o precizie ridicată de măsurare și o stabilitate bună. Poate oferi feedback în timp real-de date, cum ar fi viteza debitului și debitul, contribuind astfel la construirea unei economii inteligente a apei.
Un sistem de monitorizare a fluxului Doppler poate fi instalat într-un canal, constând în principal dintr-un sistem de achiziție de date, un sistem de comunicare a datelor și un sistem de alimentare cu energie.
Achiziție de date:
Folosind un ADCP fix, poate obține date-în timp real despre debitul, viteza, nivelul apei, direcția curgerii și temperatură.
Comunicarea datelor:
O interfață opto-izolată (protejată împotriva fulgerelor) permite comunicarea de date fără fir; RTU atât achiziționează date, cât și le transmite către server.
Sistem de alimentare:
În funcție de condițiile amplasamentului, un sistem montat pe stâlp-combinat cu panouri solare și un sistem de încărcare a bateriei furnizează energie echipamentului.
Aplicații ale debitmetrelor Doppler
Debitmetrele Doppler sunt instrumente utilizate pentru a măsura viteza și debitul în râuri, canale deschise și conducte. Ele folosesc tehnologia de detectare cu ultrasunete, oferind o precizie ridicată de măsurare, stabilitate ridicată, susceptibilitate minimă la factorii de mediu, fără piese rotative, frecvență scăzută de întreținere și fiabilitate operațională ridicată.
Caracteristicile debitmetrelor acustice Doppler:
- Feedback-în timp real privind viteza medie a curgerii, debitul, nivelul apei, zona-secțiunii transversale și temperatura;
- Calculul-debitului în timp real pe baza vitezei de curgere și a parametrilor de nivel al apei colectați;
- Trimite date privind viteza debitului, debitul, direcția debitului și nivelul apei către o platformă desemnată la intervale de timp stabilite;
- Suportă modificarea parametrilor de la distanță.
Note de instalare
1
ADCP măsoară direct viteza particulelor solide din apă, nu viteza fluxului de apă în sine. Dacă în curgerea apei sunt puține sau nu există particule solide, viteza măsurată va diferi de viteza reală a curgerii apei. Dacă conținutul de nisip din debitul de apă depășește 5 kg/m³, ADCP nu va funcționa corect.
2
2. Pentru ADCP-urile montate pe fund-, adâncimea apei trebuie să depășească 35 cm pentru a măsura viteza. Pentru ADCP-urile montate pe banc-, adâncimea apei trebuie să depășească 2 metri pentru a măsura viteza.
3
3. ADCP-urile trebuie instalate într-un canal uscat. Pentru canalele care nu pot fi oprite, instalarea este dificilă. Mai mult, instalarea ADCP necesită personal foarte calificat și nu poate fi făcută la întâmplare.
