Debitmetrele vortex sunt destul de populare în jocul de măsurare a debitului. Sunt folosite în tot felul de industrii, de la petrol și gaze până la alimente și băuturi. Dar un lucru care poate arunca cu adevărat o cheie în lucru este vibrația. Deci, care este exact eroarea de măsurare a debitului cauzată de vibrație pentru un debitmetru vortex? Să săpăm.
În primul rând, să vedem rapid cum funcționează un debitmetru vortex. Funcționează pe principiul străzii vortex von Kármán. Atunci când un fluid curge pe lângă un corp de bluff (un obiect nealiniat) în contor, vortexurile sunt vărsate alternativ de fiecare parte a corpului de bluff. Frecvența acestor vârtejuri este direct proporțională cu viteza de curgere a fluidului. Măsurând această frecvență, putem calcula debitul fluidului.
Acum, vibrația poate afecta întregul proces. Există diferite tipuri de vibrații pe care le poate întâlni un debitmetru vortex. Vibrațiile externe pot proveni de la lucruri precum pompele, compresoarele din apropiere sau chiar activitatea seismică. Iar vibrațiile interne pot fi cauzate de fluidul însuși, mai ales dacă există schimbări bruște ale direcției fluxului sau ale presiunii.
Una dintre principalele moduri prin care vibrația afectează un debitmetru vortex este prin crearea de semnale false. Senzorul din debitmetrul vortex este proiectat pentru a detecta vârtejurile aruncate de corpul bluff. Dar când există vibrații, senzorul poate capta vibrațiile ca și cum ar fi vortexuri. Aceasta conduce la o supraestimare a debitului. De exemplu, dacă contorul este instalat lângă o pompă zgomotoasă care provoacă vibrații, senzorul poate înregistra aceste vibrații ca vârtejuri suplimentare, iar măsurarea debitului va afișa o valoare mai mare decât debitul real.
O altă problemă este că vibrațiile pot provoca stres mecanic asupra componentelor debitmetrului vortex. Corpul bluff și senzorul sunt părți cruciale ale contorului. Vibrațiile excesive pot face ca aceste părți să se deplaseze ușor din poziție. Când corpul bluffului nu este în locul potrivit, formarea străzii vortexului von Kármán poate fi perturbată. Aceasta înseamnă că relația dintre frecvența vortexului și viteza curgerii nu mai este precisă, rezultând erori de măsurare.
În plus, vibrațiile pot afecta și electronica din contor. Unitatea de procesare a semnalului care convertește semnalele senzorului în citiri ale debitului poate fi sensibilă la vibrații. Conexiunile electrice se pot slăbi, iar circuitele interne pot fi deteriorate în timp. Acest lucru poate duce la citiri inconsecvente sau inexacte.
În calitate de furnizor de debitmetre vortex, am văzut aceste probleme direct. Am lucrat cu clienți care au avut probleme cu erorile de măsurare induse de vibrații. De aceea oferim o serie de soluții pentru a minimiza aceste probleme.

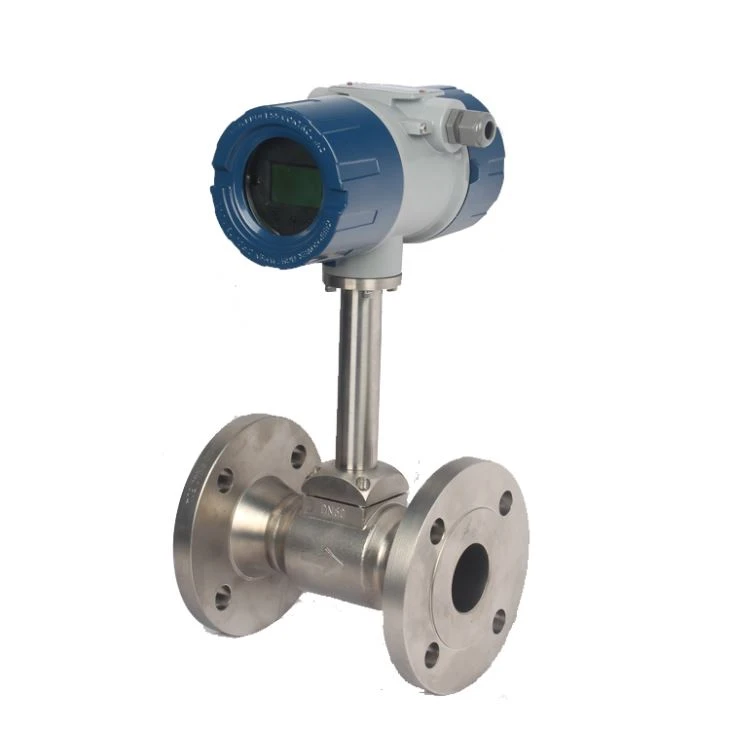

Unul dintre produsele noastre, theDebitmetru Vortex de bună performanță pentru abur cu calibrare, este proiectat cu caracteristici speciale pentru a reduce impactul vibrațiilor. Are o construcție robustă care poate rezista la vibrațiile externe. Senzorul este, de asemenea, calibrat cu atenție pentru a filtra semnalele false cauzate de vibrații. Acest lucru asigură măsurători mai precise de debit, chiar și în medii dificile.
Avem șiDebitmetru cu turbină de lichid Hersman sanitar. Deși este un debitmetru cu turbină lichidă, are unele asemănări în ceea ce privește gestionarea vibrațiilor. Este construit cu materiale de înaltă calitate care sunt rezistente la stresul mecanic cauzat de vibrații. Și designul său îi permite să funcționeze stabil în prezența unui anumit nivel de vibrație.
O altă opțiune grozavă este a noastrăDebitmetru Vortex Potrivire perfectă pentru aplicații cu abur sau gaz cu performanțe bune. Acest contor este conceput pentru a oferi performanțe fiabile în aplicații cu abur sau gaz, chiar și atunci când există vibrații. Utilizează algoritmi avansați de procesare a semnalului pentru a distinge între semnalele vortex reale și zgomotul indus de vibrații.
Când vine vorba de a face față vibrațiilor, instalarea joacă, de asemenea, un rol crucial. Recomandăm întotdeauna clienților noștri să urmeze procedurile de instalare corespunzătoare. De exemplu, utilizarea suporturilor de vibrație - izolare poate ajuta la reducerea transferului vibrațiilor externe către contor. Și este important să vă asigurați că contorul este instalat într-o locație departe de sursele majore de vibrații.
Oferim si servicii de calibrare. Calibrarea regulată poate ajuta la corectarea oricăror erori de măsurare care ar fi putut apărea din cauza vibrațiilor. Echipa noastră de experți poate folosi echipamente de ultimă generație pentru a recalibra contorul și a se asigura că oferă citiri precise.
Dacă vă confruntați cu probleme cu erorile de măsurare a debitului cauzate de vibrațiile din debitmetrul dvs. vortex, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți soluția potrivită pentru nevoile dumneavoastră specifice. Fie că este vorba despre alegerea contorului potrivit, îmbunătățirea instalării sau obținerea unui serviciu de calibrare, noi vă oferim acoperirea. Contactați-ne pentru a începe o discuție despre cerințele dumneavoastră și haideți să lucrăm împreună pentru a obține măsurători precise de debit.
Referințe
- „Manual de măsurare a debitului: desene și aplicații industriale” de Richard W. Miller
- „Debitmetre Vortex: Fundamente și aplicații” de diverși experți din industrie
