Cum se instalează un debitmetru magnetic într-o conductă cu reductoare?

Hei acolo! În calitate de furnizor de debitmetre magnetice, am primit o mulțime de întrebări despre instalarea debitmetrelor magnetice, în special în conductele cu reductoare. Poate părea un pic cam complicat la început, dar nu vă faceți griji, sunt aici să vă descompun pas cu pas.

De ce să folosiți un debitmetru Mag într-o conductă cu reductoare?

În primul rând, să vorbim despre motivul pentru care ați putea dori să utilizați un debitmetru mag într-o conductă cu reductoare. Debitmetrele mag, sau debitmetrele electromagnetice, sunt super utile pentru măsurarea fluxului de fluide conductoare. Sunt precise, fiabile și pot gestiona o gamă largă de debite. Când aveți o conductă cu reductoare, condițiile de debit se pot schimba, iar un debitmetru mag vă poate oferi în continuare citiri precise.

De exemplu, dacă aveți de-a face cu debitul de apă într-un sistem în care diametrul țevii se modifică, un debitmetru mag vă poate ajuta să urmăriți cât de multă apă se mișcă de fapt prin sistem. Ne puteți consultaDebitmetru electromagnetic de apă pentru măsurarea capacității de debitpentru mai multe detalii despre o opțiune excelentă pentru acest tip de aplicație.

Verificări înainte de instalare

Înainte de a începe instalarea debitmetrului mag, trebuie să verificați câteva lucruri.

Condițiile conductei

Curăţenie: Asigurați-vă că conducta este curată. Orice resturi sau acumulare în interiorul conductei pot afecta performanța debitmetrului mag. Nu doriți ca murdăria sau sedimentele să stea în calea câmpului magnetic pe care contorul îl folosește pentru a măsura debitul.
Materialul conductei: Țeava trebuie să fie realizată dintr-un material nemagnetic. Debitmetrele mag funcționează pe principii electromagnetice, iar o conductă magnetică poate interfera cu măsurarea. Cel mai frecvent, țevile din materiale precum PVC, oțel inoxidabil sau fibră de sticlă sunt potrivite.

Considerații privind reductorul

Mărime și formă: Verificați dimensiunea și forma reductoarelor. Trecerea de la un diametru de țeavă mai mare la unul mai mic (sau invers) ar trebui să fie lină. Modificările bruște ale diametrului conductei pot cauza turbulențe în fluxul de fluid, ceea ce poate duce la citiri inexacte de la debitmetrul mag.
Aliniere: Asigurați-vă că reductoarele sunt aliniate corect cu restul conductei. Reductoarele nealiniate pot provoca, de asemenea, perturbări ale fluxului.

Etape de instalare

Pasul 1: Selectați locația potrivită

Straight Pipe Run: Trebuie să găsiți o secțiune a conductei cu o conductă dreaptă. Pentru o conductă cu reductoare, se recomandă să aveți cel puțin 5 - 10 ori diametrul conductei de conductă dreaptă în amonte de debitmetrul mag și de 3 - 5 ori diametrul conductei în aval. Acest lucru permite fluxului de fluid să devină mai stabil înainte de a ajunge la contor.
Evitarea surselor de turbulențe: Stați departe de alte surse de turbulență, cum ar fi supape, coturi sau pompe, cât mai aproape de punctul de instalare al debitmetrului mag. Acestea pot perturba fluxul și pot afecta acuratețea citirilor.

Pasul 2: Pregătiți conducta

Tăiați țeava: Dacă este necesar, tăiați conducta în punctul de instalare selectat. Asigurați-vă că tăietura este curată și dreaptă. Puteți folosi un tăietor de țevi sau un ferăstrău, în funcție de materialul țevii.
Debavurați marginile: După tăiere, utilizați o pilă sau o unealtă de debavurat pentru a îndepărta bavurile sau marginile ascuțite de la capetele țevii tăiate. Acest lucru ajută la prevenirea deteriorării garniturilor și a debitmetrului mag în timpul instalării.

Pasul 3: Instalați debitmetrul Mag

Poziționare: Așezați cu grijă debitmetrul mag în secțiunea conductei pe care ați pregătit-o. Asigurați-vă că este centrat și aliniat corespunzător cu conducta. Contorul trebuie instalat astfel încât fluidul să curgă prin el în direcția indicată de săgeata de pe corpul contorului.

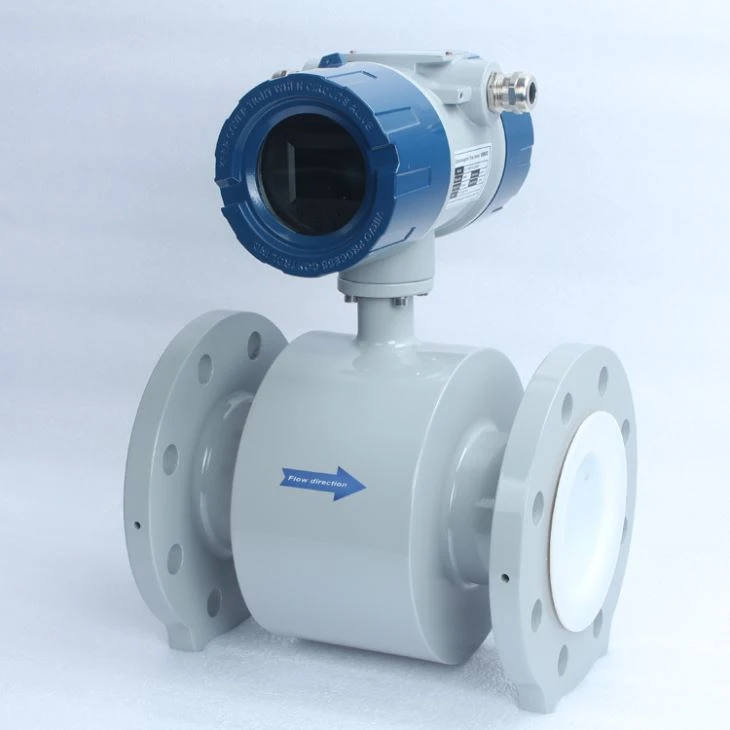

Conexiune cu flanșă: Dacă debitmetrul dvs. mag folosește o conexiune cu flanșă, ca a noastrăMag Meter Debitmetru pentru conexiune cu flanșă în linie de apă, fixați contorul pe flanșele conductei folosind șuruburile și garniturile corespunzătoare. Strângeți șuruburile uniform pentru a asigura o etanșare adecvată.

Pasul 4: Conexiune electrică

Cablaj: Conectați firele electrice ale debitmetrului mag conform instrucțiunilor producătorului. Aceasta implică, de obicei, conectarea cablurilor de alimentare și a firelor de ieșire a semnalului. Asigurați-vă că utilizați calibrul corect al firului și urmați toate procedurile de siguranță atunci când lucrați cu electricitate.
Împământare: Împământarea adecvată este crucială pentru funcționarea precisă a debitmetrului mag. Conectați firul de împământare la o sursă de împământare fiabilă pentru a preveni interferențele electrice.

Pasul 5: Testare

Verificare scurgeri: Odată ce debitmetrul mag este instalat și conexiunile electrice sunt realizate, efectuați o verificare a scurgerilor. Umpleți încet conducta cu lichid și verificați dacă există scurgeri în jurul contorului și a punctelor de conectare.
Testarea debitului: După ce v-ați asigurat că nu există scurgeri, porniți fluxul de fluid și testați debitmetrul mag. Comparați citirile cu un debit de referință cunoscut, dacă este posibil. De asemenea, puteți verifica orice citiri anormale sau fluctuații care ar putea indica o problemă cu instalarea.

Depanarea problemelor obișnuite de instalare

Chiar dacă urmați corect toți pașii, este posibil să întâmpinați unele probleme în timpul sau după instalare.

Lecturi inexacte

Turbulenţă: Dacă citirile sunt inexacte, ar putea fi din cauza turbulențelor în fluxul de fluid. Verificați condițiile conductelor din amonte și aval și asigurați-vă că nu există surse de turbulență. Poate fi necesar să adăugați mai multe secțiuni drepte de țeavă sau să reglați poziția contorului.
Interferențe electrice: Interferența electrică poate provoca, de asemenea, citiri inexacte. Verificați împământarea și asigurați-vă că toate conexiunile electrice sunt sigure. De asemenea, puteți încerca să mutați orice echipament electric din apropiere care ar putea cauza interferențe.

Scurgeri

Probleme cu garniturile: Dacă există scurgeri în jurul conexiunilor cu flanșă, aceasta se poate datora unei garnituri deteriorate sau instalate incorect. Înlocuiți garnitura și asigurați-vă că este instalată corect, cu o presiune uniformă în jurul flanșei.

Concluzie

Instalarea unui debitmetru mag într-o conductă cu reductoare poate părea o sarcină complexă, dar dacă urmați acești pași și faceți verificările necesare, puteți asigura o instalare reușită. Debitmetrele noastre mag, cum ar fiDebitmetre electromagnetice Contor electric pentru canalizare, sunt concepute pentru a oferi măsurători precise și fiabile de debit în diverse aplicații, inclusiv cele cu reductoare.

Dacă sunteți interesat să achiziționați un debitmetru magnetic sau aveți întrebări despre instalare sau aplicare, nu ezitați să contactați pentru o discuție de achiziție. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție pentru nevoile dvs. de măsurare a debitului.
