În calitate de furnizor de încredere de debitmetre cu ultrasunete cu clemă, înțeleg importanța ajustării cu precizie a parametrilor acestor dispozitive pentru a asigura o performanță optimă. În această postare pe blog, voi împărtăși câteva informații despre cum să reglați eficient parametrii unui debitmetru cu ultrasunete cu clemă.
Înțelegerea elementelor de bază ale debitmetrelor cu ultrasunete cu clemă
Debitmetrele cu ultrasunete cu clemă sunt dispozitive non-intruzive care măsoară debitul de lichide dintr-o țeavă fără a fi nevoie de contact direct cu fluidul. Acestea funcționează prin trimiterea de semnale ultrasonice prin peretele conductei și măsurarea timpului necesar pentru ca semnalele să circule în amonte și în aval. Diferența de timp de călătorie este utilizată pentru a calcula debitul lichidului.
Parametri cheie de ajustat
1. Parametrii conductei
- Materialul conductei: Materialele diferite ale conductelor au proprietăți acustice diferite, care pot afecta transmiterea semnalelor ultrasonice. Trebuie să introduceți cu precizie materialul țevii (cum ar fi oțel, PVC sau cupru) în debitmetru. Aceste informații ajută contorul să compenseze atenuarea semnalului și modificările timpului de călătorie cauzate de materialul conductei.
- Diametrul conductei: Diametrul conductei este un parametru crucial. O setare incorectă a diametrului conductei poate duce la erori semnificative în măsurarea debitului. Măsurați diametrul țevii cu precizie folosind instrumente adecvate și introduceți valoarea în setările debitmetrului.
- Grosimea peretelui conductei: Grosimea peretelui conductei influențează și semnalul ultrasonic. Pereții mai groși pot provoca o atenuare mai mare a semnalului. Măsurați grosimea peretelui cu precizie și introduceți-o în debitmetru pentru a asigura măsurarea exactă.
2. Parametrii fluidului
- Tipul fluidului: Fluide diferite au caracteristici acustice diferite. De exemplu, apa și uleiul au viteze diferite ale sunetului. Trebuie să selectați tipul corect de fluid în setările debitmetrului. Dacă fluidul este un amestec sau are proprietăți specifice, poate fi necesar să vă referiți la datele acustice ale fluidului pentru a face ajustările corespunzătoare.
- Temperatura fluidului: Temperatura fluidului îi afectează densitatea și viteza sunetului. Majoritatea debitmetrelor cu ultrasunete cu clemă vă permit să introduceți temperatura fluidului. Procedând astfel, contorul poate compensa modificările induse de temperatură în viteza sunetului și poate oferi măsurători mai precise ale debitului.
3. Parametrii de instalare a senzorului
- Spațierea senzorilor: Distanța dintre cei doi senzori ultrasonici este critică. Distanța corectă dintre senzori este determinată de diametrul conductei și de metoda de instalare. Urmați instrucțiunile producătorului pentru a vă asigura că senzorii sunt instalați la distanța corectă. Spațierea incorectă a senzorilor poate duce la măsurători inexacte sau chiar la pierderea semnalului.
- Unghi de montare a senzorului: Senzorii trebuie montați la unghiul corect pe țeavă. De obicei, senzorii sunt instalați într-o configurație specifică (cum ar fi metoda V sau metoda Z) în funcție de diametrul conductei și de condițiile fluidului. Asigurați-vă că senzorii sunt aliniați corespunzător pentru a asigura transmisia și recepția optimă a semnalului.
Etape de ajustare
Pasul 1: Configurare inițială
- Porniți debitmetrul cu ultrasunete cu clemă și lăsați-l să se inițialeze.
- Introduceți parametrii conductei (material, diametru, grosimea peretelui) și parametrii fluidului (tip, temperatură) în meniul contorului. De obicei, puteți accesa meniul prin tastatura contorului sau printr-o interfață software conectată.
Pasul 2: Instalarea senzorului
- Curățați suprafața conductei unde vor fi montați senzorii pentru a asigura o cuplare acustică bună.
- Aplicați un agent de cuplare adecvat (cum ar fi gelul cu ultrasunete) pe fețele senzorului.
- Montați senzorii pe țeavă conform distanței și unghiului recomandate. Utilizați suporturile de montare sau clemele furnizate împreună cu debitmetrul pentru a fixa senzorii la locul lor.
Pasul 3: Optimizarea semnalului
- După instalarea senzorilor, verificați puterea și calitatea semnalului pe afișajul debitmetrului. Dacă semnalul este slab sau instabil, poate fi necesar să reglați poziția senzorului, unghiul sau agentul de cuplare.
- Unele debitmetre au o funcție de optimizare a semnalului care poate ajusta automat setările senzorului pentru a îmbunătăți calitatea semnalului. Urmați instrucțiunile din manualul de utilizare pentru a utiliza această funcție.
Pasul 4: Calibrare
- Odată ce semnalul este stabil, efectuați o calibrare a debitmetrului. Calibrarea presupune compararea citirilor contorului cu un debit cunoscut. Puteți utiliza un debitmetru calibrat sau o instalație de calibrare a debitului pentru a efectua calibrarea.
- Majoritatea debitmetrelor vă permit să introduceți factorii de calibrare în setările contorului pentru a corecta orice erori de măsurare.
Depanare și reglare fină
- Dacă debitmetrul nu oferă citiri precise, verificați următoarele:
- Instalarea senzorilor: Asigurați-vă că senzorii sunt montați și aliniați corespunzător. Verificați dacă există conexiuni slăbite sau deteriorări ale senzorilor.
- Condițiile țevilor: Verificați dacă există obstacole, îndoituri sau modificări ale diametrului conductei în apropierea locației de instalare a senzorului. Acești factori pot afecta profilul de curgere și precizia măsurării.
- Interferența semnalului: Căutați orice sursă de interferență electromagnetică în apropierea debitmetrului. Deplasați contorul sau senzorii departe de sursele de interferență, cum ar fi motoarele sau liniile electrice.
Ofertele noastre de produse

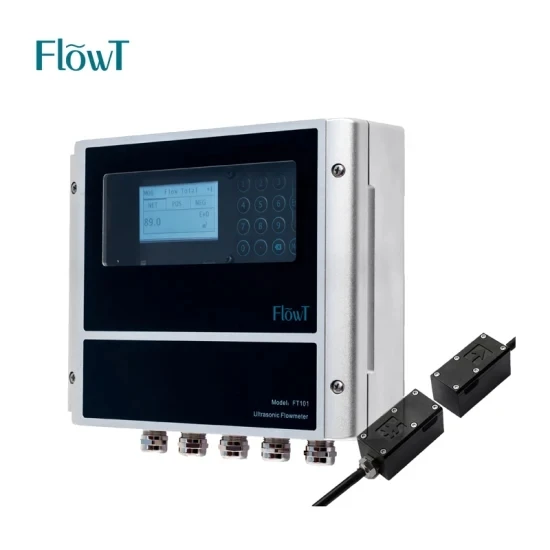

Oferim o gamă largă de debitmetre cu ultrasunete cu clemă pentru a îndeplini cerințele diferitelor aplicații. De exemplu, al nostruFLOWT OEM DN25-DN1200mm China Pret debitmetru cu ultrasunete montat pe perete, debitmetru cu ultrasuneteeste potrivit pentru măsurarea debitului de apă în diverse aplicații industriale și comerciale. Are precizie ridicată, instalare ușoară și performanță fiabilă.
Un alt produs este al nostruDebitmetru cu ultrasunete de apă DN25~DN5000, care este proiectat pentru țevi cu diametru mare și aplicații cu debit mare. Oferă măsurare precisă și stabilă a debitului chiar și în medii dure.
Avem și noiDebitmetru non-intruzivopțiuni care oferă o instalare non-invazivă și o întreținere ușoară. Aceste debitmetre sunt ideale pentru aplicații în care contactul direct cu fluidul nu este posibil sau de dorit.
